Оптимизация структуры 3D-моделей для печати — это важный этап в подготовке к 3D-печати, который напрямую влияет на качество и эффективность конечного изделия. Модели, не подготовленные должным образом, могут столкнуться с рядом проблем: от повышенного времени печати до неправильной геометрии или нестабильности готовой детали. В этой статье мы рассмотрим, что такое оптимизация структуры для печати, какие методы существуют для улучшения моделей, и как это влияет на финальный результат, обеспечивая лучшие механические характеристики и качество поверхности.
Содержание
- Зачем нужна оптимизация структуры для 3D-печати?
- Методы оптимизации структуры моделей
- Инструменты для оптимизации 3D-моделей
- Трудности при оптимизации модели
Зачем нужна оптимизация структуры для 3D-печати?
Оптимизация структуры 3D-моделей — это не просто улучшение внешнего вида, это также необходимость для успешной и экономичной печати. Без правильной структуры модель может оказаться непригодной для использования в реальных условиях. Например, для конструктивных элементов, предназначенных для высоких нагрузок, необходимо точно настроить толщину стенок, внутреннюю структуру и поддержку, чтобы обеспечить прочность и долговечность изделия. В противном случае модель может оказаться слишком хрупкой или, наоборот, слишком тяжелой, что повлияет на её эксплуатационные характеристики.
Кроме того, оптимизация значительно сокращает время печати и расход материала. Например, для некоторых моделей можно использовать полую структуру с внутренними ребрами жесткости вместо сплошных масс, что позволяет сохранить прочность при минимальном расходе материала. Это не только снижает стоимость, но и ускоряет процесс производства. Правильная оптимизация также влияет на поддерживаемость моделей — уменьшение количества поддержек или их правильная настройка помогает избежать лишних затрат и дефектов на поверхности изделия.
Методы оптимизации структуры моделей
Существует несколько ключевых методов, которые позволяют эффективно оптимизировать структуру модели для печати, улучшив её характеристики. Рассмотрим наиболее распространенные способы.
- Использование полых структур: Это один из самых простых и эффективных методов оптимизации, который позволяет снизить массу изделия и расход материала. Вместо того чтобы печатать сплошную модель, можно создать полую структуру с внутренними ребрами жесткости или каркасом. Это не только делает изделие легче, но и способствует повышению его прочности за счет уменьшения общего объема материала.
- Уменьшение толщины стенок: Слишком толстые стенки увеличивают время печати и расход материала, в то время как слишком тонкие могут привести к недочетам в прочности. Правильный подбор толщины стенок для различных частей модели позволяет найти баланс между прочностью и экономичностью. Оптимизация этого параметра важна для всех видов моделей, будь то прототипы или функциональные детали.
- Упрощение геометрии: Усложненная геометрия модели может привести к длительному времени печати и трудностям с поддержкой. Удаление ненужных или мелких деталей, которые не влияют на функциональность изделия, помогает улучшить печать и снизить вероятность ошибок. Иногда даже небольшое упрощение сложных форм может значительно улучшить печать.
- Корректировка ориентации модели: Правильная ориентация модели на платформе 3D-принтера может существенно повлиять на качество печати. Некоторые части модели, такие как выступы и детали с тонкими элементами, требуют особого внимания. Оптимизация ориентации помогает сократить количество поддержек, улучшить визуальные характеристики и уменьшить вероятность деформаций.
«`
«`
Инструменты для оптимизации 3D-моделей
Для эффективной оптимизации структуры модели существует множество инструментов, которые позволяют автоматизировать или упростить этот процесс. Рассмотрим наиболее популярные из них:
- Meshmixer: Программа от Autodesk, предназначенная для работы с 3D-моделями. Она позволяет легко оптимизировать геометрию, создавать полые структуры, устранять дефекты сетки и уменьшать объем моделей. Также Meshmixer предоставляет функции для подготовки модели к печати, включая исправление ориентации и настройку поддержек.
- SolidWorks: Один из самых популярных инструментов для инженерного моделирования, который также включает возможности для оптимизации структуры моделей. SolidWorks позволяет моделировать детали с учётом нагрузки и прочности, что делает его идеальным для создания функциональных прототипов и деталей для промышленного производства.
- Blender: Blender предоставляет мощные инструменты для создания и оптимизации 3D-моделей, включая возможность упрощения геометрии, изменения топологии и использования различных алгоритмов для улучшения структуры. Несмотря на то, что Blender более ориентирован на арт-проектирование, его возможности для работы с 3D-формами не ограничены только визуальными эффектами.
- Cura: Слайсер, широко используемый для подготовки моделей к 3D-печати. Cura позволяет настраивать параметры печати, включая толщину слоев, ориентацию модели и тип поддержек, что играет ключевую роль в оптимизации структуры для печати.
«`
«`
Эти инструменты позволяют не только улучшить структуру моделей, но и гарантировать, что итоговый результат будет соответствовать техническим требованиям и ожиданиям клиентов. Многие из них имеют автоматические функции оптимизации, что значительно ускоряет процесс подготовки модели к печати.
Трудности при оптимизации модели
Оптимизация структуры моделей для 3D-печати сопряжена с рядом сложностей, с которыми сталкиваются многие разработчики. Одной из основных трудностей является нахождение баланса между прочностью и экономией материала. Применение полых структур или уменьшение толщины стенок может привести к снижению прочности изделия, что в свою очередь может быть неприемлемо для функциональных объектов.
Другой проблемой является сложность в оптимизации моделей с очень сложной геометрией. Некоторые детали, например, мелкие элементы или тонкие выступы, могут быть трудно реализуемы в процессе печати даже с использованием продвинутых методов оптимизации. В таких случаях разработчики должны тщательно настроить параметры печати, чтобы избежать проблем с деформацией или разрушением во время печати.
Кроме того, неверная ориентация модели на платформе может привести к дополнительным проблемам, таким как увеличение времени печати или создание лишних поддержек. Поэтому важно заранее протестировать модель на разных этапах подготовки, чтобы выявить потенциальные слабые места и скорректировать структуру.

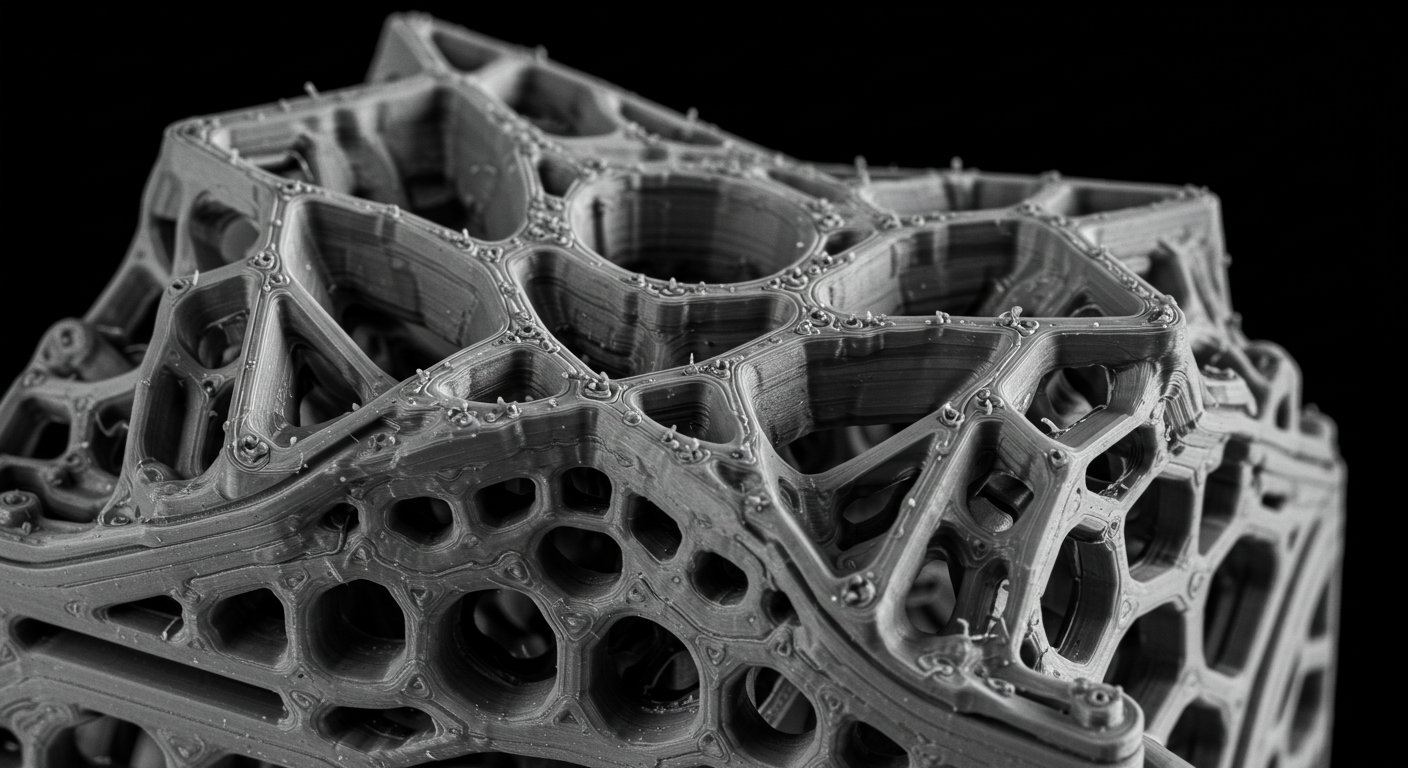

Изображение оптимизированной 3D-модели
На изображении представлена 3D-модель после оптимизации структуры для печати. Процесс оптимизации позволил значительно снизить количество материала и время печати при сохранении всех функциональных характеристик модели.
