Послойная печать и создание сложных внутренних полостей
Возможность создавать сложные внутренние полости — одна из самых впечатляющих и востребованных функций послойной печати. Традиционные методы производства часто не могут обеспечить такую сложность конструкции, что ограничивает возможности инженеров и дизайнеров. Послойная печать переворачивает представление о том, что возможно, позволяя формировать уникальные и функциональные внутренние структуры, оптимизирующие вес, прочность и функциональность изделия. Однако создание сложных внутренних полостей сопряжено с рядом технических и технологических вызовов, которые требуют глубокого понимания процесса и грамотного подхода к проектированию.
Содержание
- Особенности создания сложных внутренних полостей
- Технологические проблемы и их решения
- Оптимизация моделирования сложных полостей
- Примеры практического применения
- Перспективы развития технологий послойной печати
Особенности создания сложных внутренних полостей
Одной из уникальных возможностей послойной печати является формирование внутренних полостей, которые могут быть абсолютно недоступны при использовании традиционных методов механической обработки или литья. Эти полости позволяют существенно снизить вес изделия, интегрировать системы охлаждения, каналы подачи жидкости или воздуха, а также создавать амортизирующие и звукопоглощающие структуры. Важным аспектом является точное управление формой и размером этих полостей, поскольку ошибки в проектировании могут привести к дефектам или потере функциональности.
Процесс создания полостей начинается с детальной разработки 3D-модели, где учитываются все особенности конструкции и будущего использования детали. Особое внимание уделяется формам внутренних полостей — они должны быть такими, чтобы не возникало проблем с удалением несмылых материалов после печати. Также необходимо тщательно продумывать размещение выходных отверстий и вентиляционных каналов, обеспечивающих беспрепятственный вывод остатков поддерживающих структур.
Кроме того, на этапах печати критично контролировать температуру и скорость подачи материала, чтобы предотвратить возникновение внутренних напряжений и деформаций, способных привести к растрескиванию или нарушению целостности стенок полостей. Такой подход требует интеграции мощных систем мониторинга и обратной связи для обеспечения стабильности процесса.
Технологические проблемы и их решения
Несмотря на высокие возможности послойной печати, создание сложных внутренних полостей сопровождается целым рядом проблем, с которыми приходится сталкиваться инженерам и операторам оборудования. Основные из них:
- Удаление поддержек и несмылых материалов: Внутренние полости затрудняют доступ к внутренним структурам, что усложняет удаление поддерживающих элементов и остатков порошка или смолы;
- Контроль адгезии между слоями: Внутренние поверхности должны иметь одинаковое качество сцепления с предыдущим слоем, чтобы обеспечить прочность детали;
- Предотвращение деформаций: Неправильное охлаждение и температурные перепады вызывают деформацию и растрескивание;
- Оптимизация толщины стенок: Слишком тонкие стенки могут привести к разрушению, а слишком толстые — к увеличению веса и расходу материала;
- Визуальный контроль и диагностика: Визуальный осмотр внутренних полостей невозможен без специальных методик, таких как томография или ультразвуковое исследование.
Для решения этих задач активно используются инновационные технологии, такие как применение растворимых материалов для поддержек, развитие систем ин-фильтрации для удаления несмылых частиц, а также программное моделирование процесса охлаждения и деформаций. Важным становится и разработка новых материалов с улучшенными адгезионными и термическими свойствами.
Оптимизация моделирования сложных полостей
Правильное моделирование — ключевой этап в создании изделий с внутренними полостями. Современное программное обеспечение предлагает инструменты для проектирования сложных структур с учетом всех технологических особенностей послойной печати. Это позволяет предсказать возможные проблемы и устранить их еще на стадии проектирования.
В процессе моделирования важную роль играет расчет нагрузки и распределения напряжений внутри детали, чтобы полости не стали причиной слабых мест. Специализированные алгоритмы помогают оптимизировать форму и расположение внутренних камер, делая изделия одновременно легкими и прочными. Кроме того, программное обеспечение поддерживает автоматическую генерацию поддержек, которые легко удаляются после завершения печати.
Примеры практического применения
Создание сложных внутренних полостей активно применяется в самых разных сферах. В аэрокосмической промышленности полости используются для облегчения конструкций и интеграции систем охлаждения. В медицине — для изготовления индивидуальных имплантатов с каналами для биосовместимых веществ или для облегчения веса. В автомобильной индустрии — для производства деталей с интегрированными каналами охлаждения и шумоизоляции.

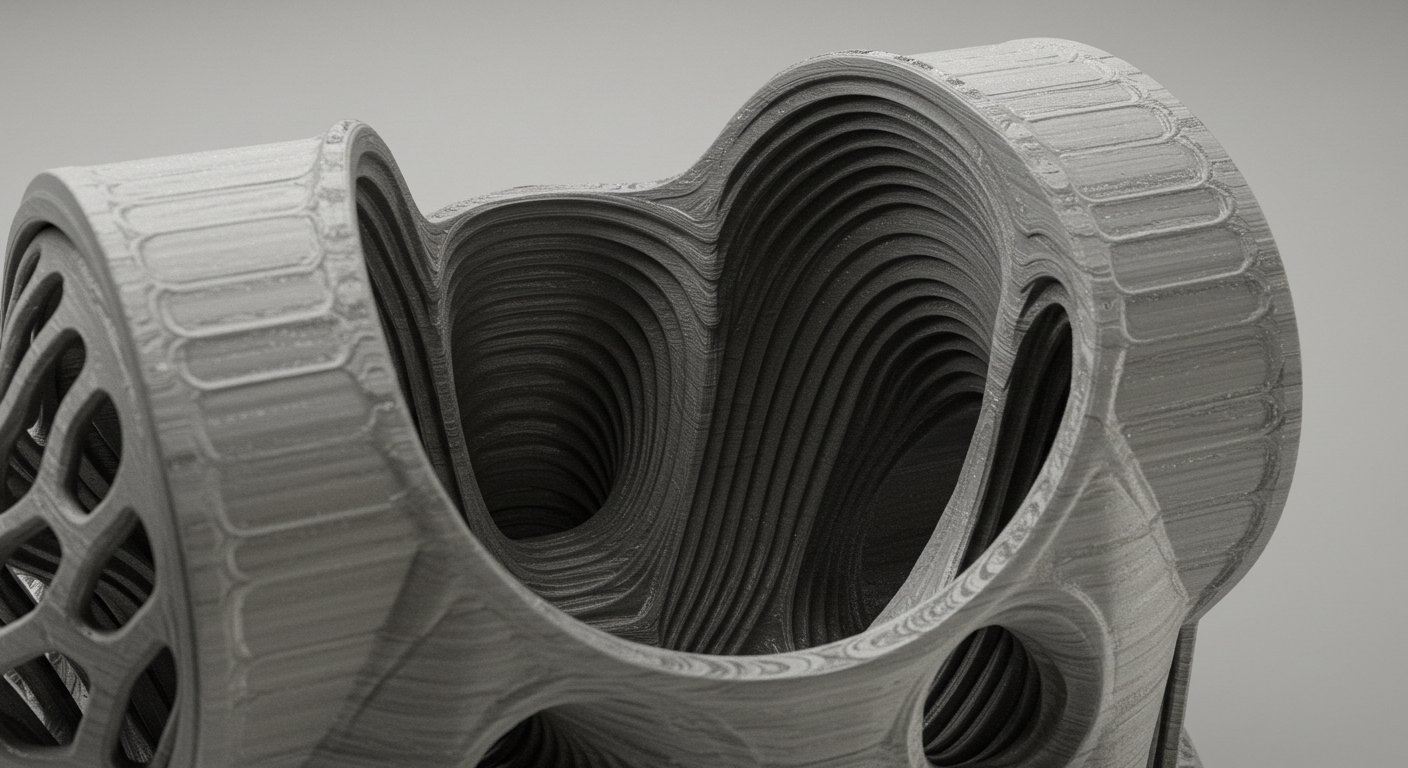

Изображение: Пример детали с сложными внутренними полостями, напечатанной послойно
Перспективы развития технологий послойной печати
С развитием аддитивных технологий возможности создания внутренних полостей будут только расширяться. Ожидается рост использования гибридных материалов, которые позволят создавать многокомпонентные структуры с уникальными свойствами. Интеграция интеллектуальных систем контроля и автоматизации обеспечит высокую точность и стабильность печати сложнейших геометрий. Также перспективно внедрение новых методов постобработки, таких как лазерная зачистка и химическая обработка, для эффективного удаления поддержек и улучшения качества внутренних поверхностей.
В целом, развитие послойной печати и создание сложных внутренних полостей открывают новые возможности для инновационного производства, позволяя создавать лёгкие, прочные и функциональные изделия, которые невозможно изготовить иными способами.
