Подготовка моделей для разных технологий

Подготовка 3D-моделей для печати — ключевой этап, который напрямую влияет на успешность финального изделия. Важно учитывать, что не все 3D-принтеры одинаковы, и каждая технология печати имеет свои особенности. Если модель не будет оптимизирована под конкретную технологию, это может привести к проблемам при печати или недостаточной детализации, что, в свою очередь, повлияет на функциональность и эстетическую привлекательность изделия. В этой статье мы расскажем о подготовке 3D-моделей для различных технологий печати, объясним важные аспекты, которые следует учитывать, и поделимся полезными рекомендациями для успешной реализации проектов.

Содержание

• Почему правильная подготовка модели так важна?
• Какие технологии 3D-печати существуют?
• Как подготовить модель для разных технологий?
• Какие сложности могут возникнуть при подготовке моделей?

Почему правильная подготовка модели так важна?

Правильная подготовка 3D-модели для печати — это не просто техническая задача. Это основа для успешного процесса печати, который в дальнейшем определяет качество изделия, его прочность, функциональность и стоимость. Каждая технология 3D-печати имеет свои особенности и ограничения. Например, для FDM (Fused Deposition Modeling) требуется оптимизация модели для печати слоями с минимальными промежутками между ними, а для SLA (Stereolithography) — учёт особенностей работы с жидким фотополимером, который может не позволить отпечатать мелкие детали или перепады в слое.

Неверно подготовленная модель может повлечь за собой несколько проблем. Прежде всего, это неудачные выводы на принтере, которые могут привести к браку или долгому времени на перепечать. Важнейшими аспектами, которые необходимо учитывать при подготовке, являются: правильная ориентация модели, поддерживающие структуры, выбор подходящего материала и разрешение, необходимое для вывода деталей. Если не учитывать эти факторы, результат может оказаться значительно хуже ожидаемого.

Какие технологии 3D-печати существуют?

В мире 3D-печати существует несколько технологий, каждая из которых подходит для определенных типов проектов. Рассмотрим самые распространённые из них:

• FDM (Fused Deposition Modeling): Одна из самых популярных технологий 3D-печати. В этой технологии используется пластиковая нить, которая плавится и наносится слоями на рабочую поверхность. FDM-метод идеально подходит для печати крупных моделей с использованием различных пластиков, таких как PLA, ABS, PETG.
• SLA (Stereolithography): Это технология, использующая жидкий фотополимер, который отверждается под воздействием лазера или проектора. SLA позволяет создавать высокоточные детали с отличной детализацией. Эта технология идеальна для создания мелких, сложных и точных объектов, таких как ювелирные изделия, медицинские имплантаты и прототипы.
• SLS (Selective Laser Sintering): Здесь используются порошковые материалы, которые сплавляются под воздействием лазера. SLS подходит для создания прочных, функциональных деталей, идеально подходящих для аэрокосмической, автомобильной и других отраслей, где требуется высокая прочность.
• PolyJet: Эта технология использует жидкие фотополимеры, которые распыляются слоями на рабочую поверхность и сразу отверждаются ультрафиолетовым светом. PolyJet позволяет создавать модели с высокой точностью и многоцветностью, что делает эту технологию подходящей для создания прототипов с мельчайшими деталями и сложными геометрическими формами.
• EBM (Electron Beam Melting): EBM используется для создания металлических деталей, где электроны плавят порошковый металл, создавая прочные и высококачественные изделия. Эту технологию используют в авиационной, медицинской и автомобильной отраслях.

Как подготовить модель для разных технологий?

Каждая из упомянутых технологий имеет свои особенности подготовки моделей для печати. Рассмотрим, какие шаги необходимо предпринять для каждой из них.

Для FDM (Fused Deposition Modeling)

• Оптимизация ориентации: Важно правильно расположить модель на печатной платформе, чтобы минимизировать количество поддерживающих структур и избежать проблем с механической прочностью. Это особенно важно для больших объектов или деталей с тонкими стенками.
• Настройка поддержек: Для сложных форм модели могут потребоваться поддерживающие структуры. Важно правильно настроить поддержку, чтобы избежать нежелательных дефектов, таких как прогибы или потеря детализации.
• Выбор материала: Для печати на FDM-принтерах наиболее популярны пластики PLA и ABS, однако выбор материала зависит от требований к прочности и гибкости конечного изделия.

Для SLA (Stereolithography)

• Минимизация поддержки: Модели для SLA-3D-принтеров часто требуют минимального количества поддержки, так как поддерживающие структуры оставляют следы на поверхности после удаления.
• Детализация: SLA-метод идеально подходит для создания мелких и сложных объектов. Важно внимательно настроить разрешение модели и масштаб, чтобы получить максимальную точность и минимальные ошибки при печати.

Для SLS (Selective Laser Sintering)

• Порошковый материал: Модели для SLS-принтеров создаются из порошковых материалов. Необходимо убедиться, что модель оптимизирована для порошковой структуры, чтобы избежать недопечатывания или дефектов.
• Поддержка поверхности: Поскольку SLS-печать не требует традиционных поддерживающих структур, важно правильно настроить параметры печати, чтобы избежать прогибов и деформаций.

Для PolyJet

• Многоцветность: PolyJet позволяет создавать многоцветные модели. При подготовке модели стоит учитывать, как различные цвета будут сочетаться на итоговом объекте.
• Малые детали: Для PolyJet особенно важно учитывать минимальный размер деталей и точность слоев. Модели должны быть подготовлены с высокой детализацией, чтобы достичь нужного результата.

Какие сложности могут возникнуть при подготовке моделей?

При подготовке 3D-моделей для различных технологий могут возникнуть несколько трудностей. Одной из самых распространенных проблем является выбор неправильного материала, что приводит к недостаточной прочности или, наоборот, к излишней жесткости изделия. Также важным аспектом является оптимизация модели под конкретные особенности технологии. Например, модели, созданные для SLA-принтеров, не всегда подходят для FDM-принтеров, так как могут быть слишком детализированными или наоборот слишком крупными для слоя с экструзией пластика.

Второй распространенной проблемой является недостаточная проработка поддерживающих структур, которые при неправильной настройке могут привести к дефектам поверхности и даже к полной неудаче печати. Важно учитывать особенности каждого конкретного материала и принтера, чтобы избежать ошибок, которые могут стоить дополнительных затрат на время и материалы.

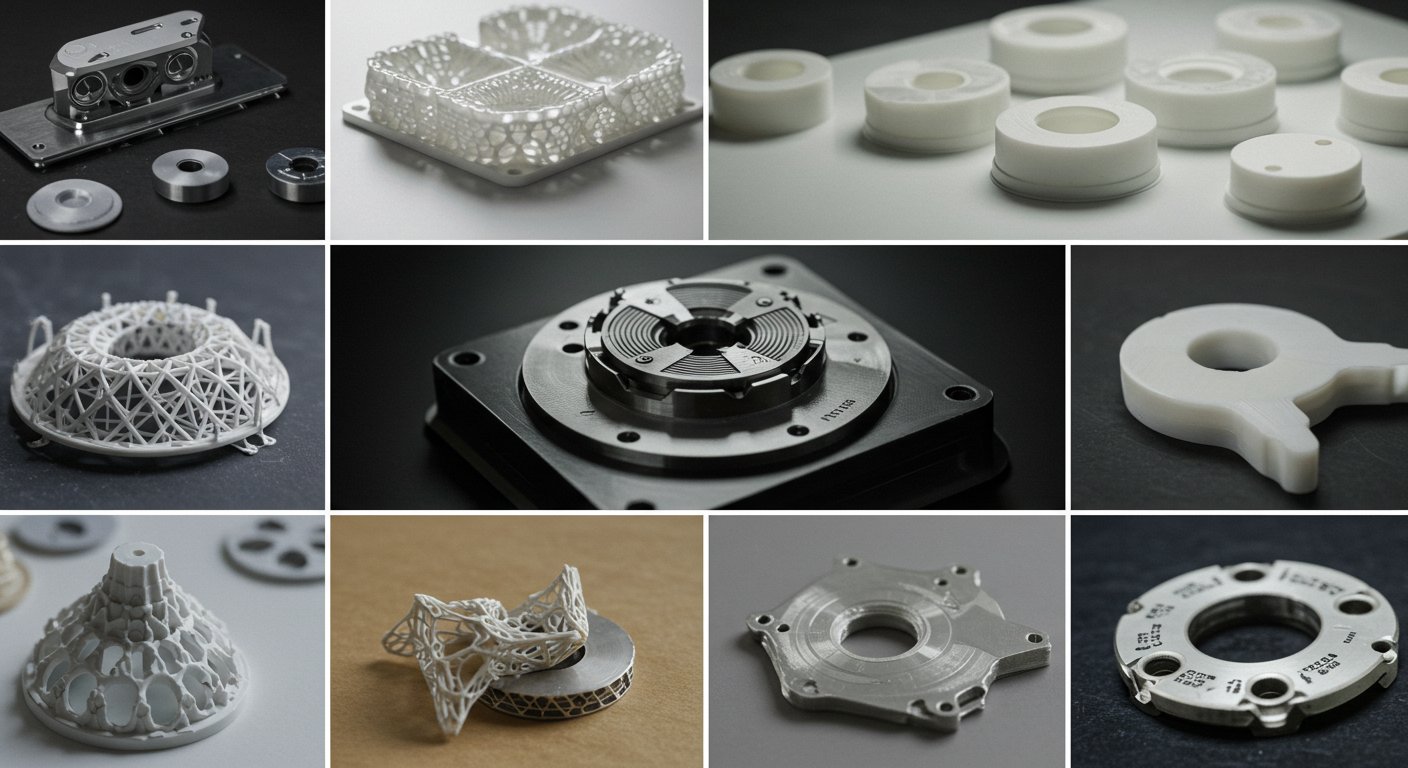

На изображении представлена модель, оптимизированная для разных технологий 3D-печати, что позволяет гарантировать её успешную печать и высокое качество конечного продукта.
